专业出口注塑模具DFM报告(英文版)案例展示

专业出口注塑模具DFM报告(英文版)完整案例展示，包含20个关键分析...

扫码联系

15501358002

案例介绍

本案例为专业出口注塑模具DFM报告（英文版）完整解决方案，涵盖20个核心分析模块，从设计信息、3D产品图，到进胶流道、分模线、顶针水路设计，再到产品问题整改建议，全流程呈现出口模具DFM分析的专业标准与细节要求，符合HASCO、DME等国际模具设计规范。

核心分析模块与技术特点

• 报告类型：出口注塑模具DFM可制造性设计分析报告（英文版）
• 覆盖模块：20个核心分析模块，全维度覆盖模具设计关键环节
• 设计标准：符合HASCO、DME等国际模具设计规范
• 交付形式：英文版标准化报告+3D可视化图纸+整改建议方案

20个核心分析模块完整展示

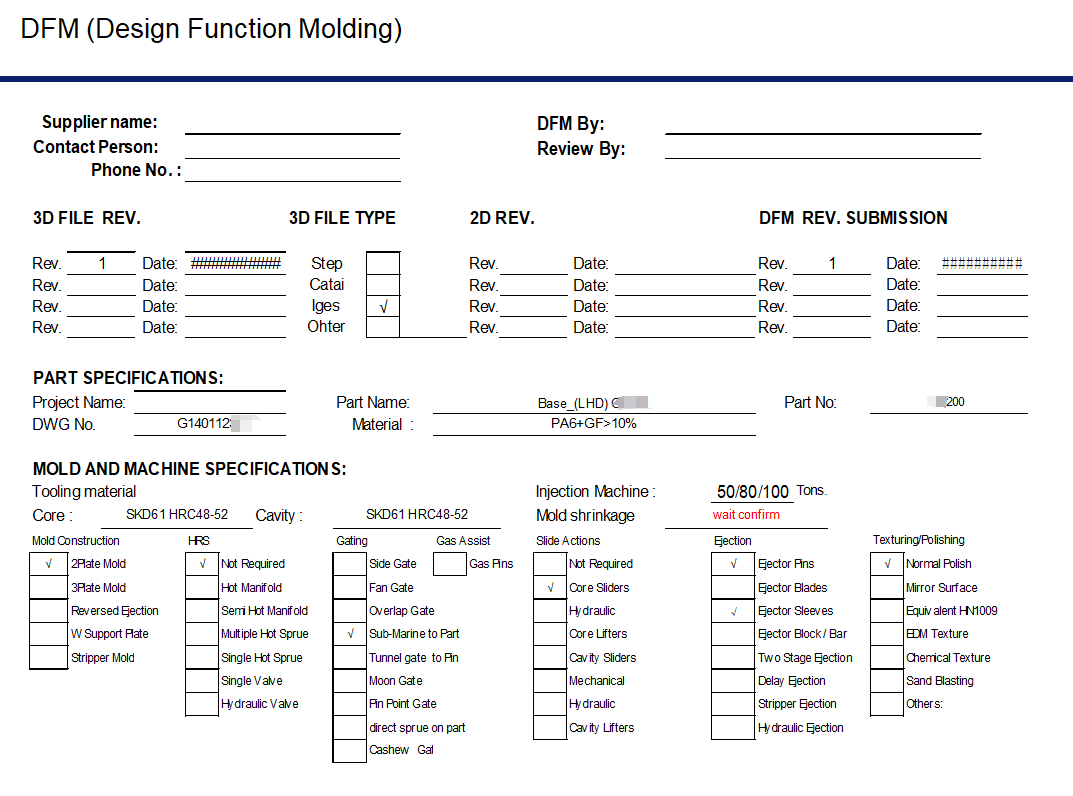

模块A：DFM报告基础信息

包含设计信息、注塑工艺参数等基础数据，明确模具设计核心要求。

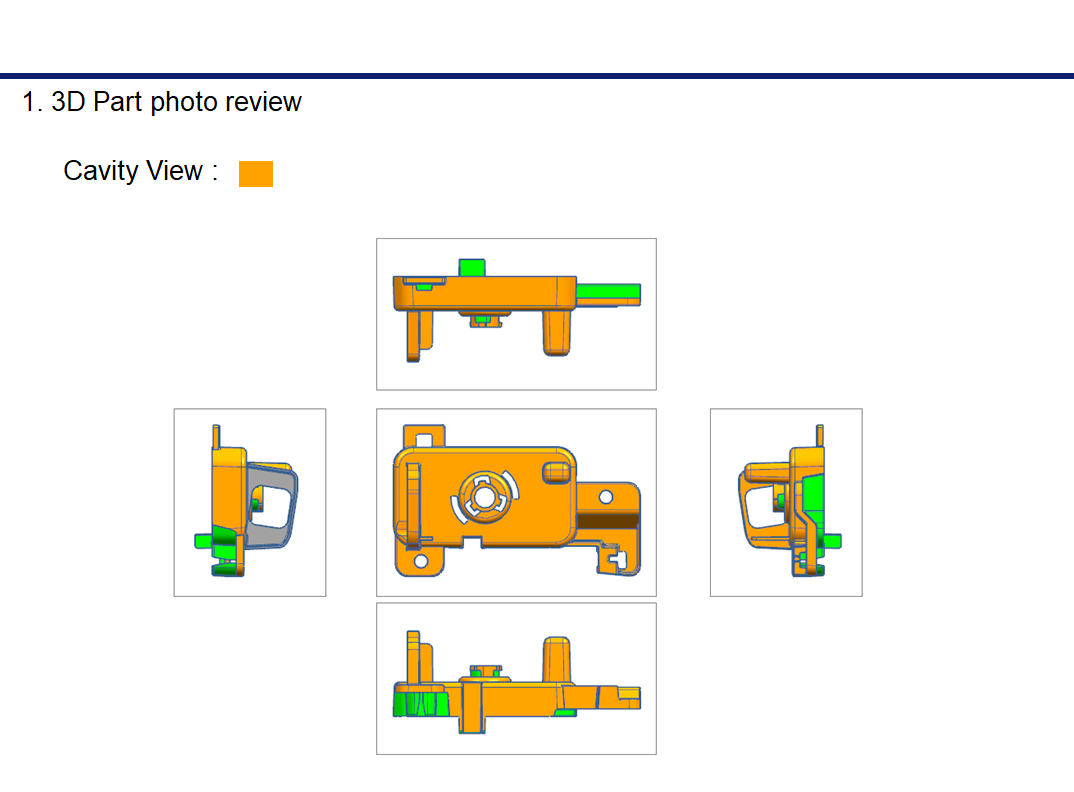

模块B：母模侧3D产品图

展示母模侧产品3D结构，明确成型区域与关键尺寸要求。

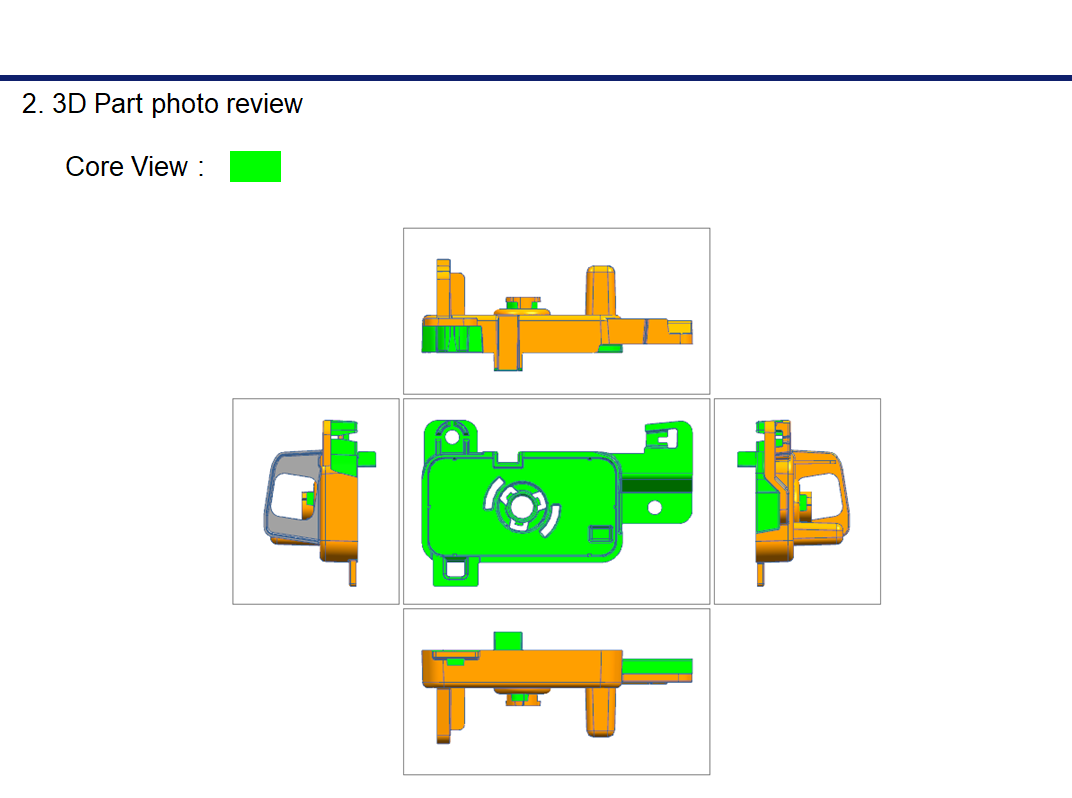

模块C：公模侧3D产品图

展示公模侧产品3D结构，标注分型面与脱模关键区域。

模块D：产品进胶点和流道

优化进胶位置与流道布局，规避熔接痕、缺料等注塑缺陷。

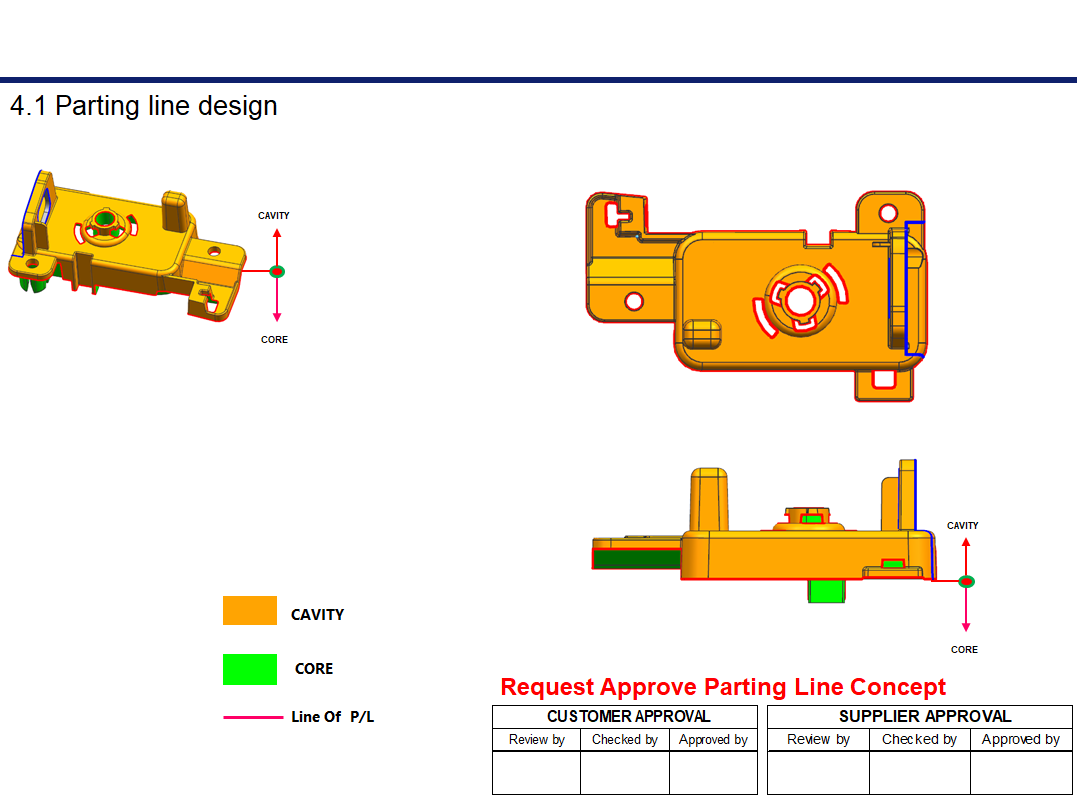

模块E：分模线信息-1

详细标注分模线位置，分析飞边风险与加工可行性。

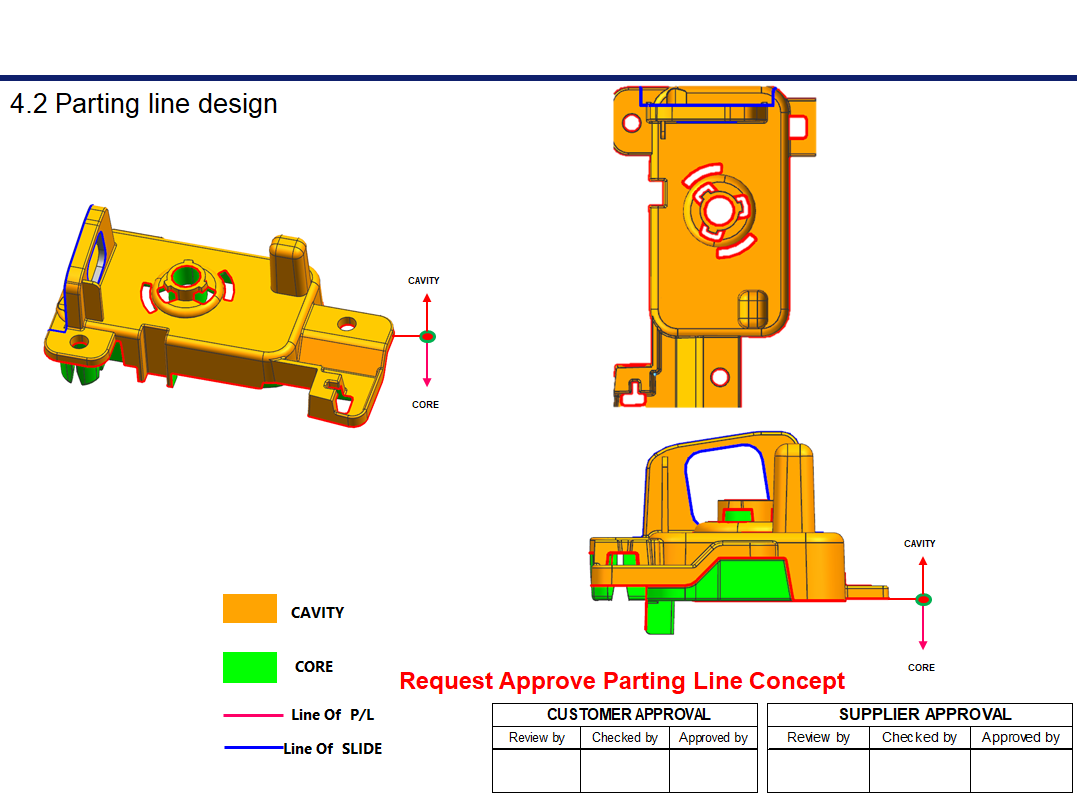

模块F：分模线信息-2

补充分模线细节标注，优化分模结构设计。

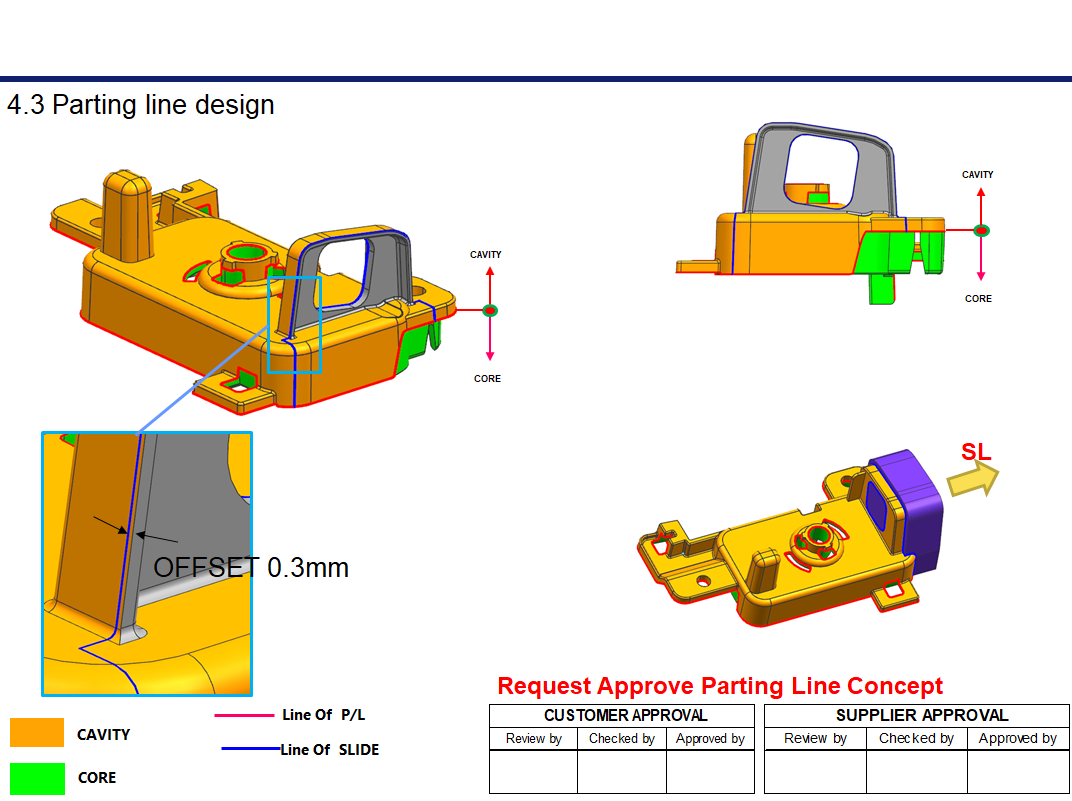

模块G：分模线信息-3

分模线工艺优化建议，降低加工难度与生产成本。

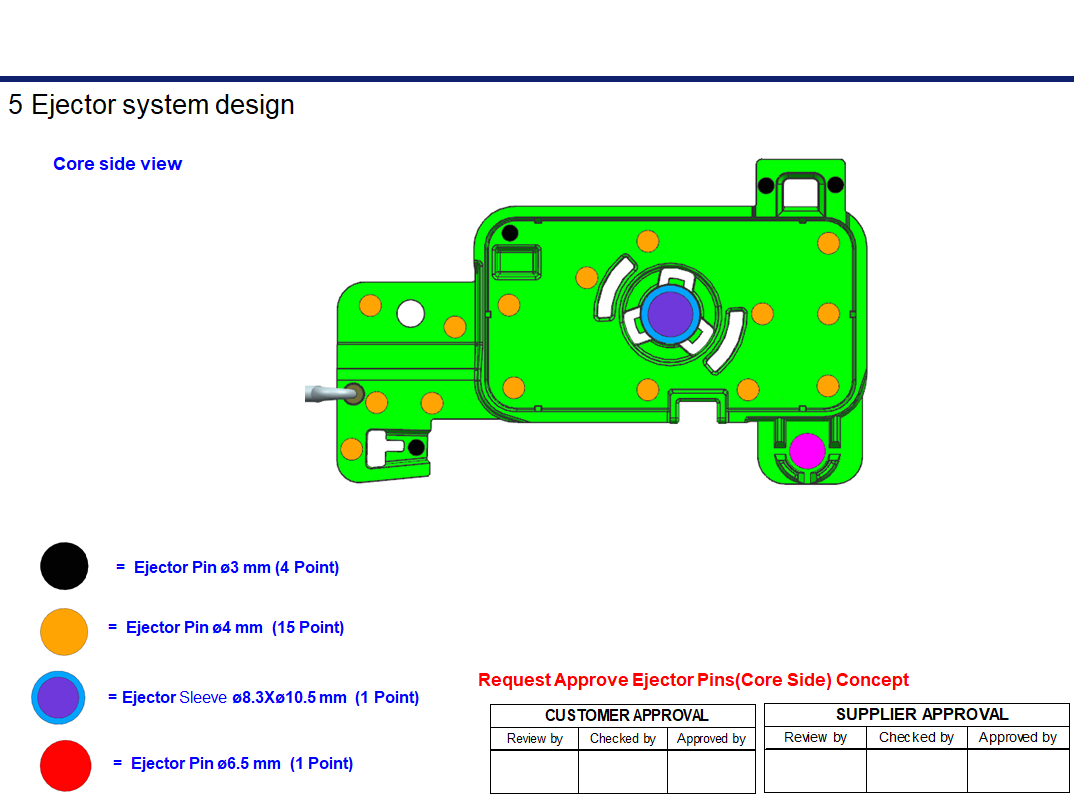

模块H：顶针设计

均匀分布顶针位置，避免产品顶白、变形等脱模缺陷。

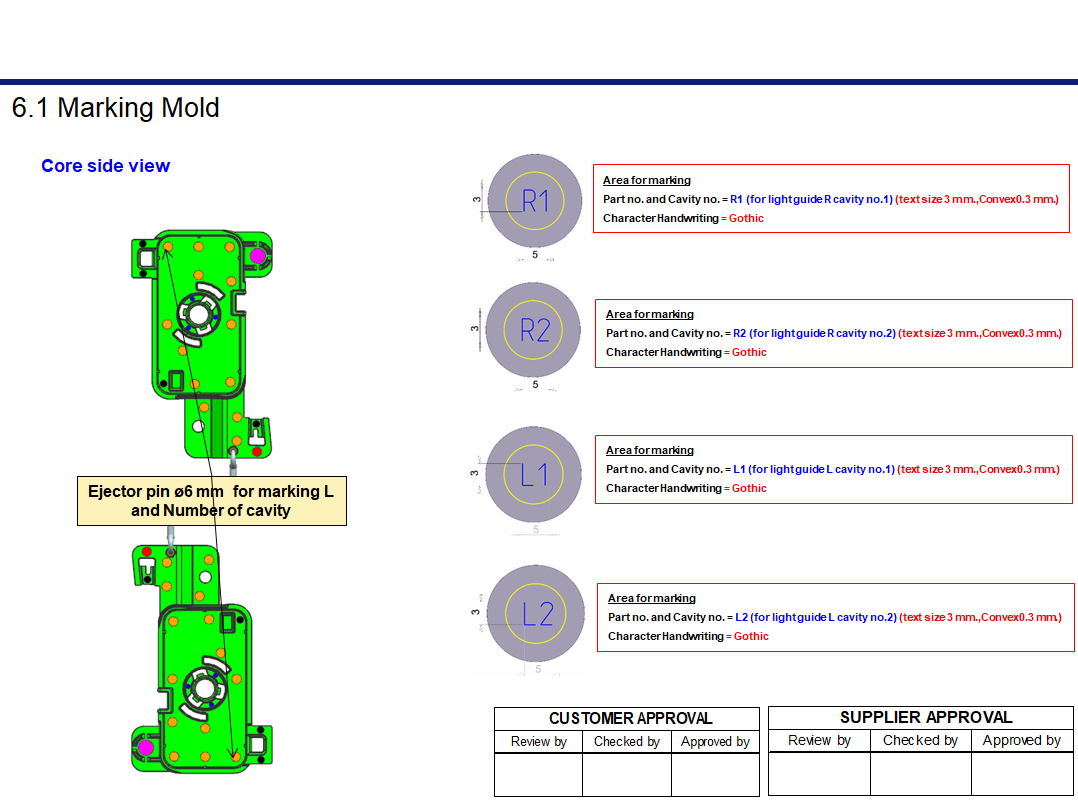

模块I：模具刻字-1

规范模具编号、日期章等刻字内容与位置要求。

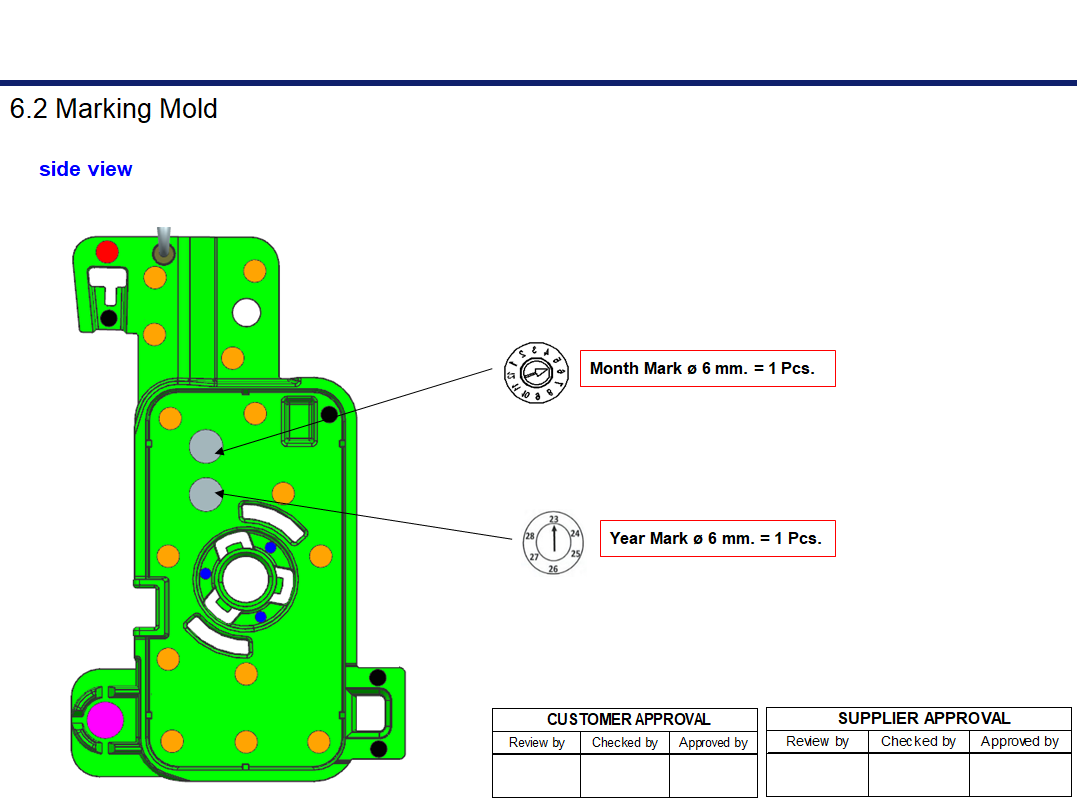

模块J：模具刻字-2

标注商标、版本号等刻字要求，符合出口模具标准。

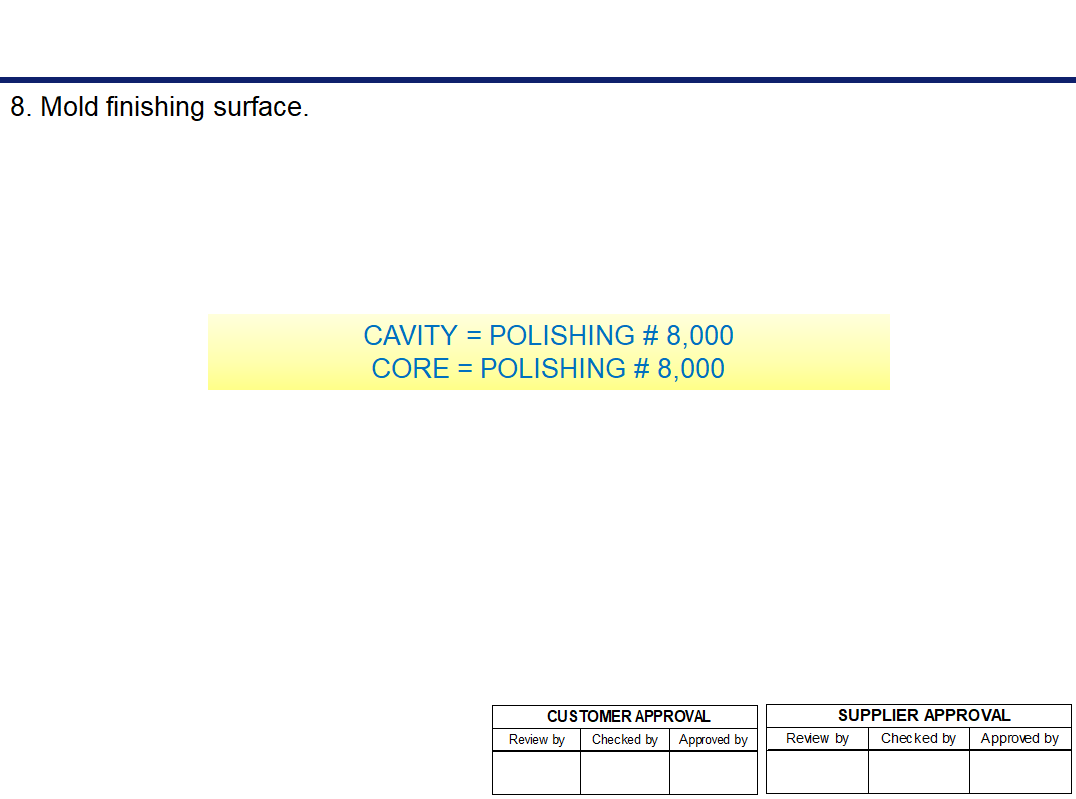

模块K：产品表面要求

明确产品各区域表面粗糙度/光泽度标准，指导抛光工艺。

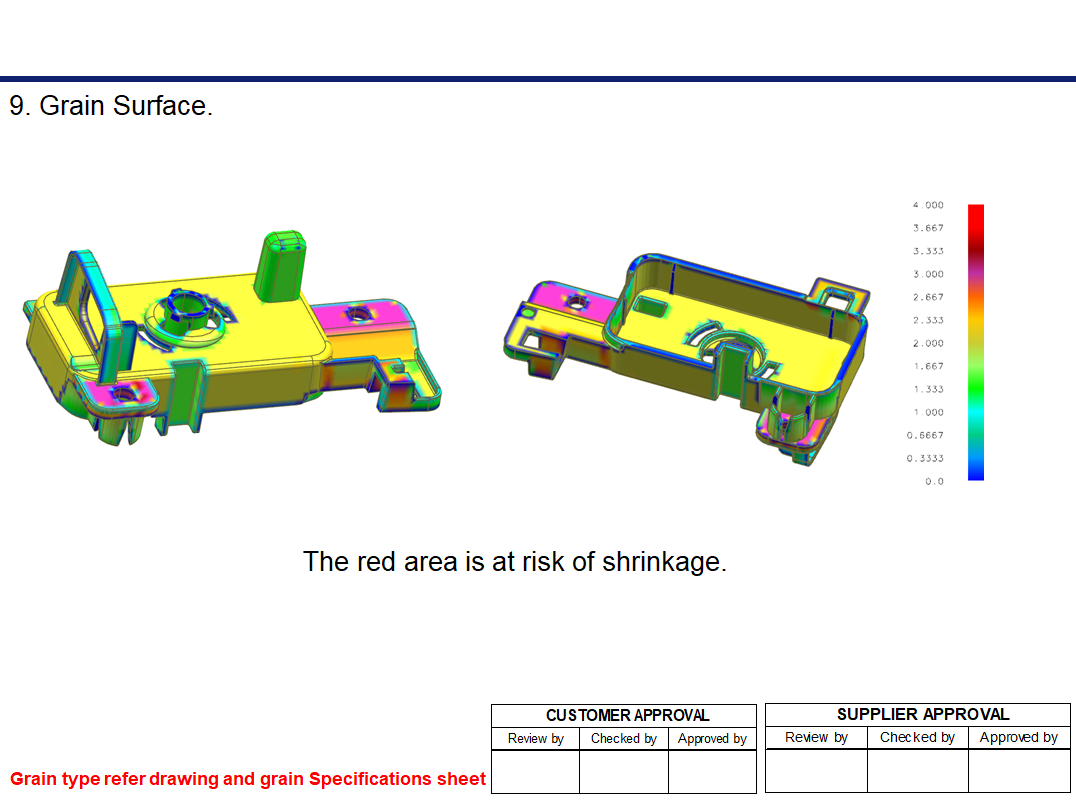

模块L：产品肉厚分析

检测壁厚均匀性，识别缩痕、气泡等风险区域。

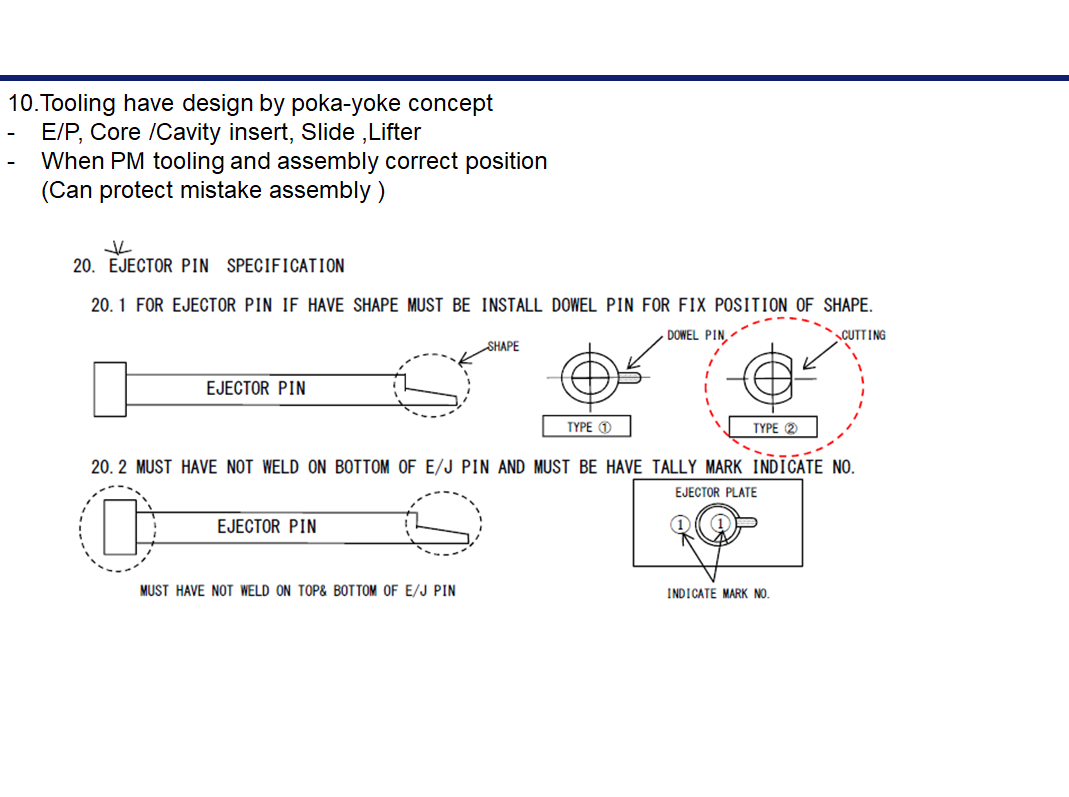

模块M：模具顶针定位方式

优化顶针定位结构，保证顶出平稳、无产品变形。

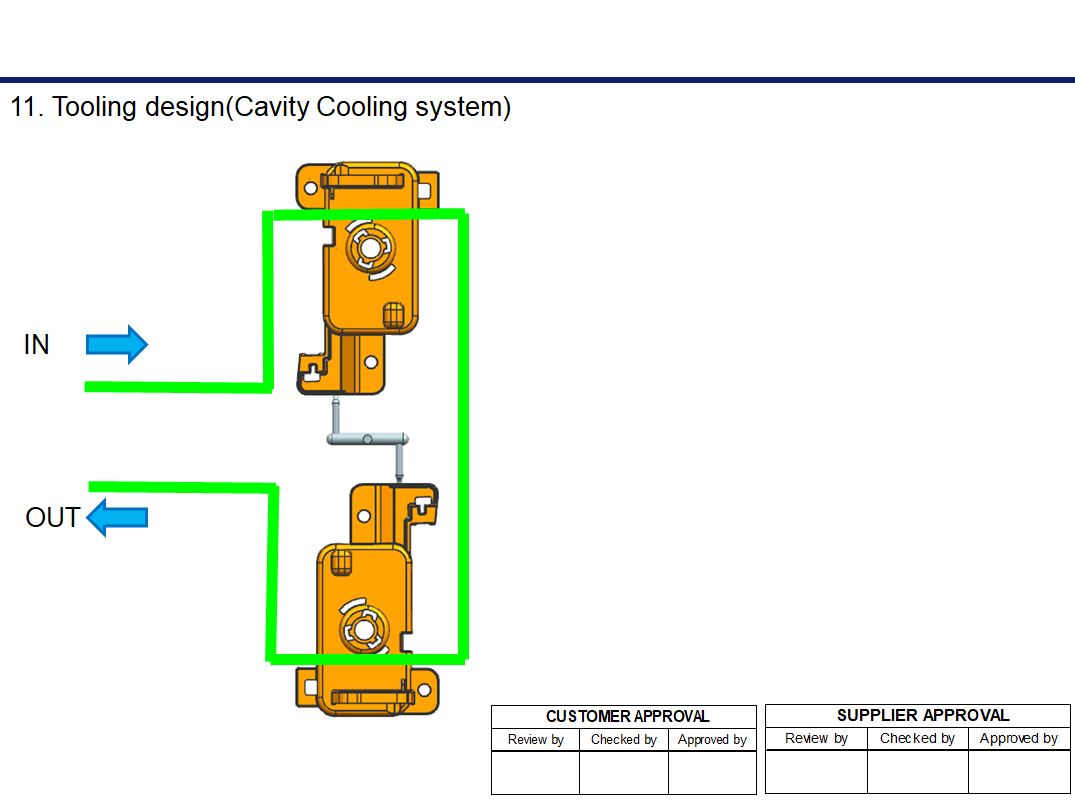

模块N：模具母模水路

设计母模侧高效冷却水路，保证模具温度均匀。

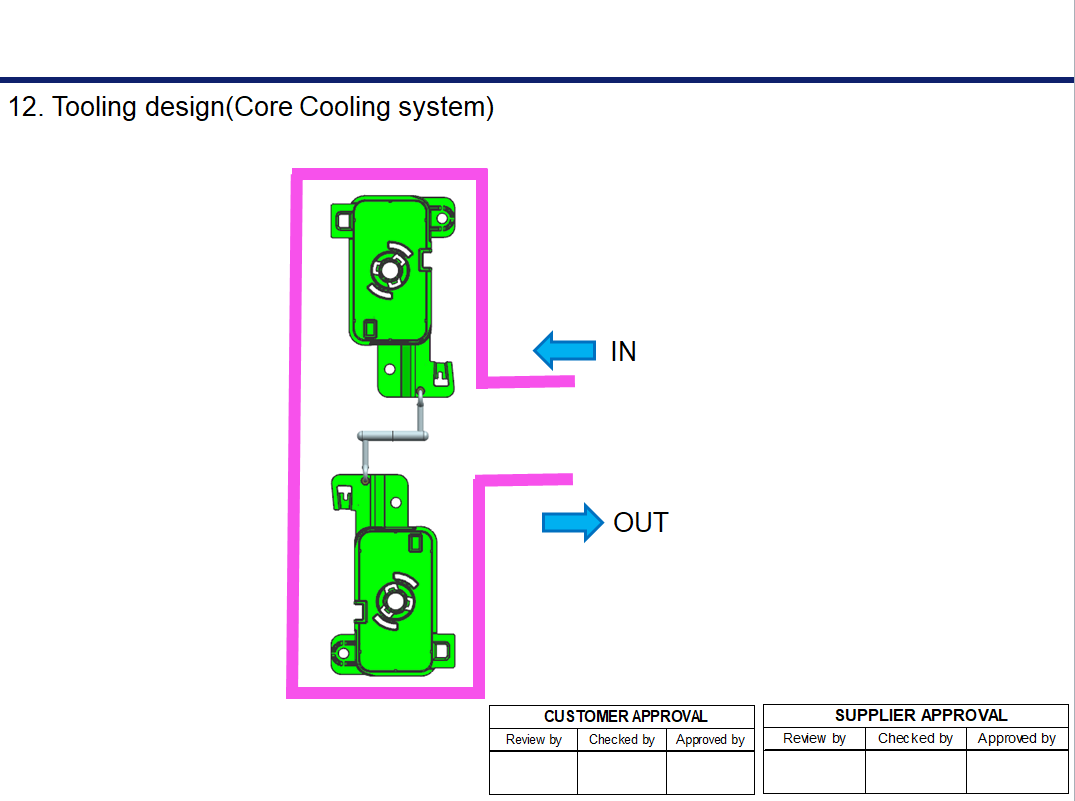

模块O：模具公模水路

设计公模侧冷却水路，缩短冷却时间，提升生产效率。

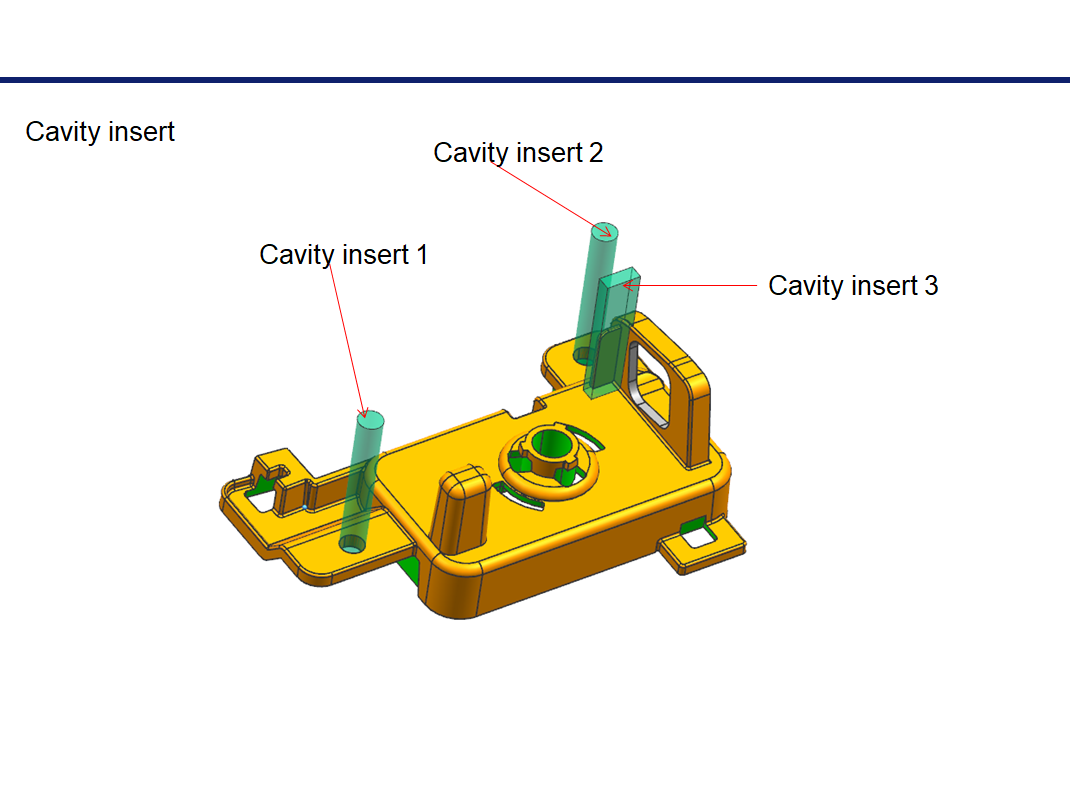

模块P：模具母模镶件

设计易维护母模镶件，降低模具维修成本与周期。

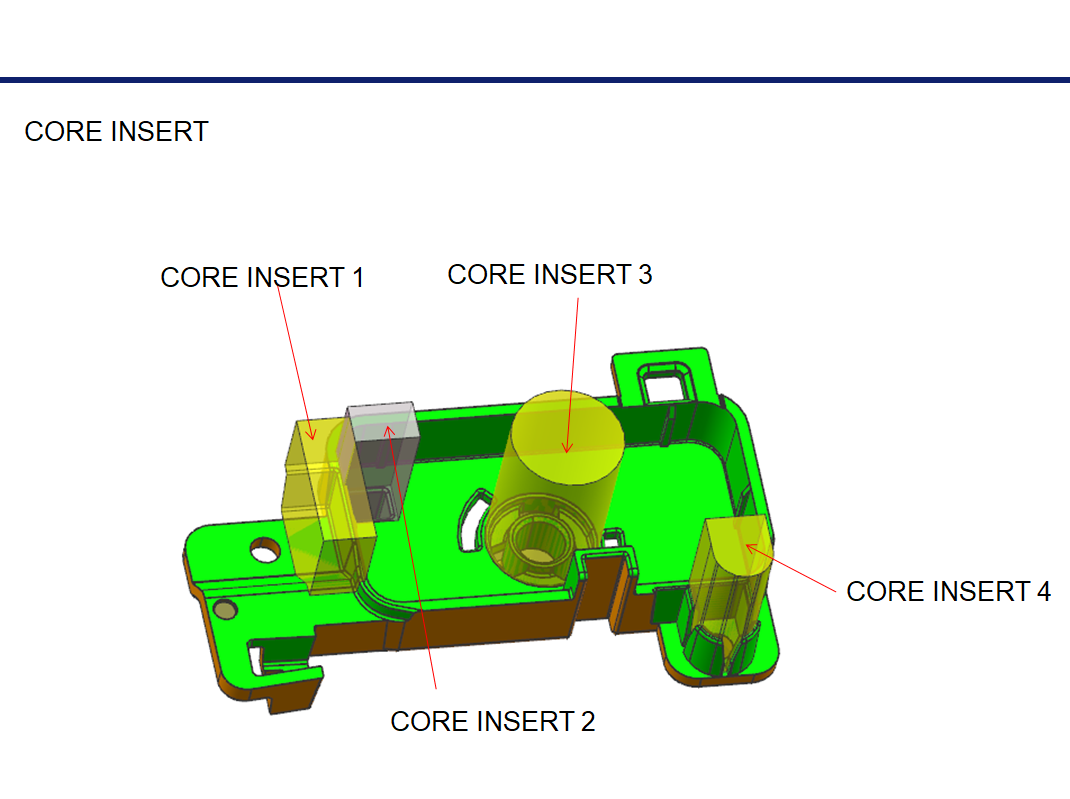

模块Q：模具公模镶件

优化公模镶件结构，提升模具使用寿命与稳定性。

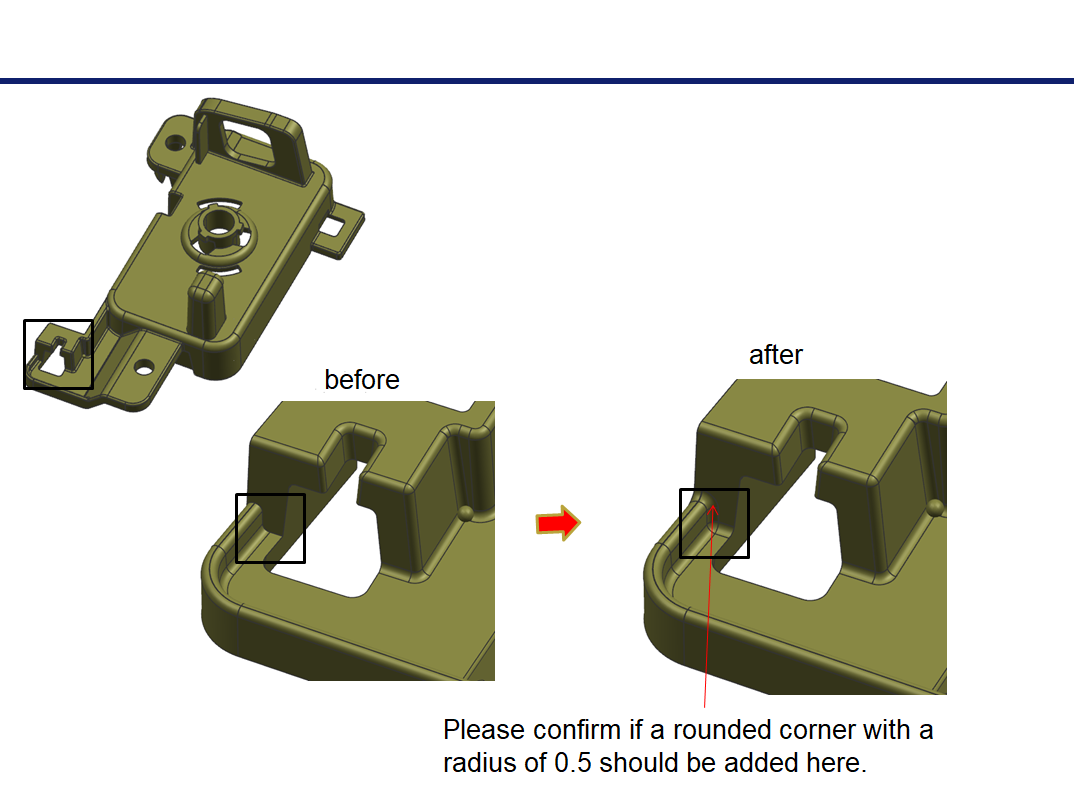

模块R：产品问题和修改建议-1

分析产品结构缺陷，提供具体整改方案与优化建议。

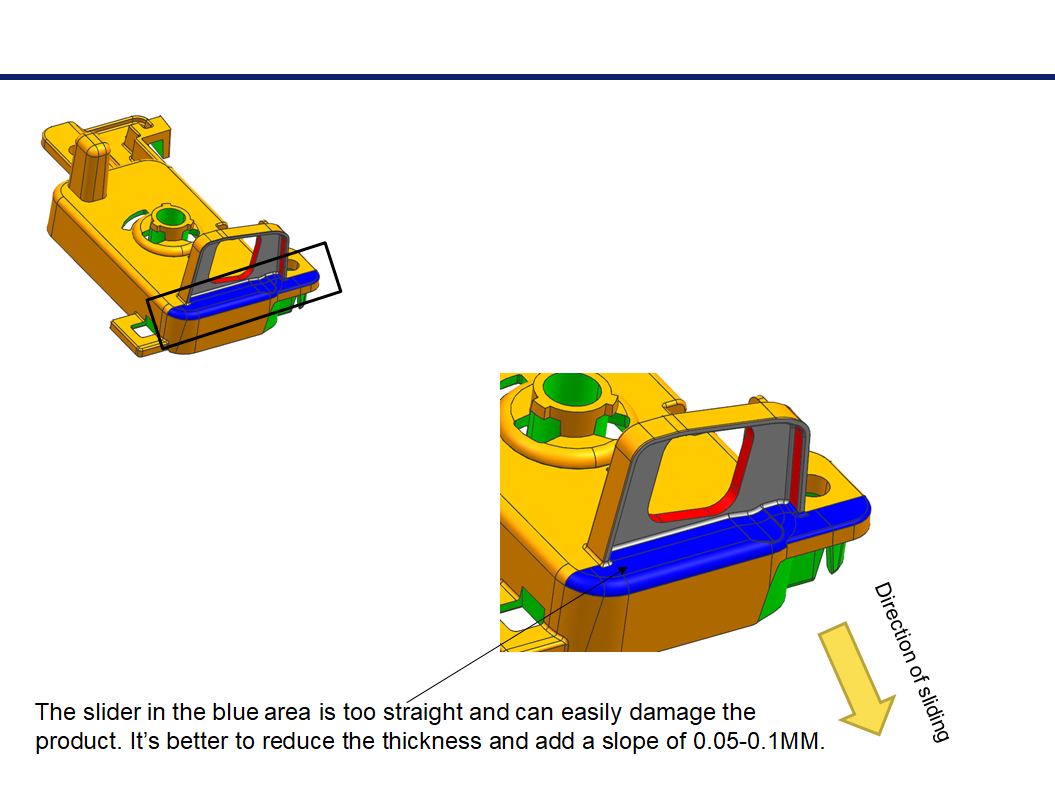

模块S：产品问题和修改建议-2

针对模具设计问题，提出落地性整改措施。

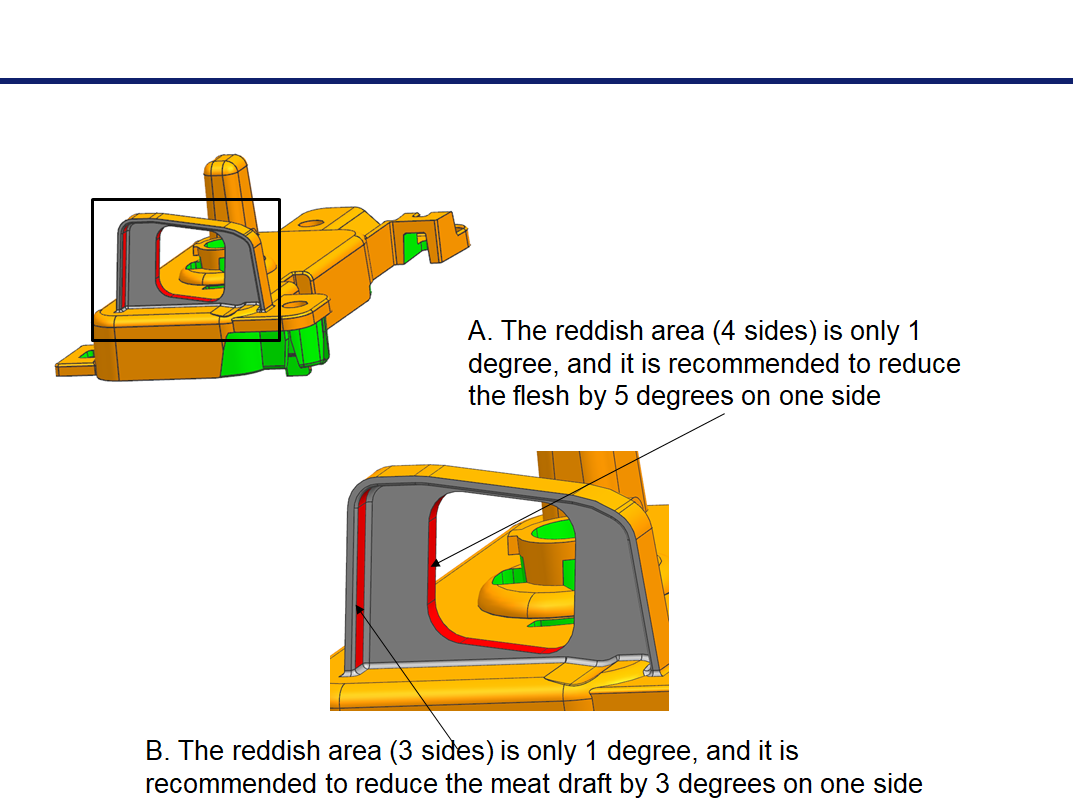

模块T：产品问题和修改建议-3

优化注塑工艺参数，匹配模具设计要求，提升产品良率。

技术参数

项目	参数
报告类型	出口注塑模具DFM分析报告（英文版）
分析模块数量	20个核心模块
设计标准	HASCO、DME国际模具设计规范
核心分析内容	设计信息、3D视图、进胶流道、分模线、顶针/水路/镶件设计、整改建议
交付语言	英文（符合国际客户阅读习惯）
应用价值	提前规避设计缺陷、降低试模成本、保证模具品质、符合出口标准

报告核心亮点

全维度标准化分析

覆盖模具设计全流程20个核心模块，从基础信息到整改建议，无死角分析模具可制造性，符合国际出口标准。

英文版专业呈现

采用专业模具英文术语，符合欧美客户阅读习惯，助力外贸模具业务拓展，提升国际竞争力。

落地性整改建议

针对潜在问题提供具体可落地的整改方案，而非泛泛建议，助力模具一次试模成功，大幅降低生产成本。

技术服务支持

我们提供完整的DFM报告服务包，包括：英文版标准化报告文档、3D可视化分析图纸、问题整改方案说明书、设计标准对照表、一对一技术答疑等，确保报告落地执行。

中正通模具设计工作室 - 苏州昆山专业模具设计服务，专注出口模具DFM分析、全3D模具设计、国际标准模具设计等专业服务，10年行业经验团队，精通HASCO/DME/MISUMI国际标准。
